Reparación de un flash Canon 580 EX II. 2ª Parte

Han pasado 19 meses desde la realización del “brico” descrito en

http://www.ganandobarlovento.es/reparacion-de-un-flash-canon-580-ex-ii/

,desde entonces, el flash que fue sometido a reparación ha funcionado sin ningún problema, pero también hemos adquirido recientemente en internet una lámpara igual a la rota; de manera que lo siguiente, es la continuación de aquella reparación y la descripción del proceso que he seguido para substituir la lámpara rota por la nueva.

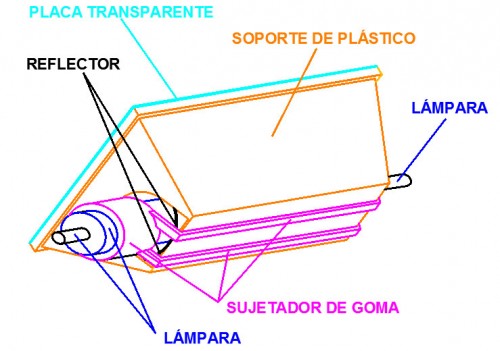

Dada la peculiar manera en que está instalada la lámpara, he creído conveniente ilustrarla  mediante el esquema simplificado de la Fig. 9. En él se observa que la lámpara está alojada en el interior de un soporte de plástico blanco revestido interiormente con un reflector metálico, y se mantiene en su posición mediante un sujetador de goma. La Fig. 10, se puede ver la lámpara rota ya desmontada, además de los nombres de las piezas para permitir identificarlas con sus homónimas del esquema de la Fig. 9. Para desmontar de su alojamiento la lámpara, en el caso de que esté rota, basta con tirar de uno de los extremos de ella a la vez que se hace deslizar el collar del sujetador de goma sobre sí misma hasta que se suelte de él; el otro extremo saldrá por si solo tirando de él. Para desmontar de su alojamiento la lámpara, en el caso de que no esté rota, es necesario desoldar los cables de uno de sus lados, luego soltar el collar del mismo lado del sujetador de goma hasta que se suelte de él; el otro extremo saldrá por si solo sin más que tirar de él.

fig 9

Fig. 9 Continúa leyendo Reparación de un flash Canon 580 EX II. 2ª Parte
